Sokéves tapasztalat eredményeképpen került kifejlesztésre, melyhez nagy segítséget nyújtottak a gép felhasználói és karbantartói is. A fűrészgép folyamatos üzeműigénybevételre is alkalmas, a tartóssági teszt alkalmával kieső idő nem merült fel. E gépet mindenekelőtt a sokoldalúság és hosszú élettartam jellemzi. A 100 mm-es szalagszélességnek köszönhető vágás rendkívül pontos (57. ábra).

57. ábra Wimmer rönkvágó szalagfűrészgép

A teljes hossz mentén alátéttel erősített merev alapkeret megakadályozza a szállítás közbeni alakváltozásokat, deformációkat és feleslegessé teszi a gép amúgy időigényes beszabályozását. Nemesacél betétek akadályozzák meg a savtartalmú fafajok (pl.: tölgy) elszíneződését. A keret a kívánt hosszméretben szállítható (58. ábra).

58. ábra A rönkvágó szalagfűrészgép alapkerete

A rönkvágó szalagfűrész mobil és telepített változatban is rendelhető. A mobil változatnál a vonórúd a vezérlőpulttal szemben van és így a kezelőt nem zavarja.
A gép a rönk mozgatásához egyedi igények szerint sokféle hidraulikával szerelhető fel. Ezeket egy nagyteljesítményűhidraulikus tápegység látja el a megfelelő nyomással. Egyedi igények szerint lehet a kiépítettséget megválasztani a következők szerint.
Rönkemelő (59. ábra első kép): egy masszív tengelyen csapágyazott önálló szerkezet teszi lehetővé egy két irányban ható hidraulika henger beépítését. Ezáltal extrém hidegben és hideg olajnál is biztosított a gyors süllyesztés. Nagyon nehéz rönkök gyakori vágása esetén lehetőség van egy második hidraulika henger beépítésére is. A rönkemelő helyzete és száma egyedi igények szerint határozható meg.
Rönkfordító (59. ábra második kép): a fordító egy önálló szerkezet, amelynek a nagy és nehéz rönkök vágásánál van szerepe. 80 cm-es munkaterülete a keret szélességét teljes egészében átfogja. Masszív felépítése extrém terhelésekre méretezett.
Magasságkiegyenlítő (59. ábra harmadik kép): e hidraulikus szerkezet szolgál a rönk magasságirányú beállítására. A karmokkal a rönk rögzíthető és szükség esetén lefelé is elmozdítható. Ezáltal biztosan mérethelyes fűrészáru állítható elő. A karmok ütközés ellen védettek.
Rönkgörgő (59. ábra): a rönk bármilyen helyzetben 70 cm-es szélességben síkban eltolható. A billenő szerkezeten lévő rönkgörgő magasságban is állítható, ezért rendkívül megkönnyíti a rönk beállítását.

59. ábra Rönkemelő, rönkfordító berendezések

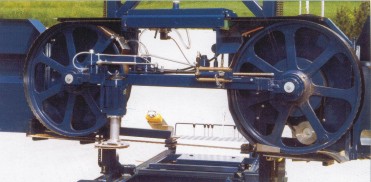

A felső szán jellemzői: az alapkeretre ferdén van felhelyezve, emiatt egy lágyabb bevágás és nagyobb vágási teljesítmény érhető el. A szalagfűrész 850 mm átmérőjűacélöntvényből készült tárcsái megfelelően túlméretezettek és kettős hengergörgős csapágyakon futnak. A középen ható feszítő erő egyenletes szalagfeszítést és ezáltal rendkívül precíz szalagfutást biztosít (60. ábra).

60. ábra A felső szán kialakítása

Ez a szerkezeti előny lehetővé teszi a különböző szalagfeszítéssel való vágást, anélkül, hogy a fűrészszalag a párhuzamos futástól eltérjen. A széles feszítési tartomány miatt lehetséges a fűrészszalagok hosszkülönbségeinek kiegyenlítése 200 mm-ig.
A tárcsák kiemelése (61.ábra): a rézből készült kaparólap úgy van elhelyezve, hogy a fűrészpor eltömődését megakadályozza és így az nem rakódik a fűrészszalagra. Egy túlméretezett filclap tartja a tárcsákat tisztán és biztosítja a fűrészszalagok egyenletes futását. A kaparólap és a filclap gravitáció hatására érintkezik a megfelelő felületekkel, így elkerülhetők a rugók nem megfelelő működéséből eredő problémák. A motor indítás után működtet egy mágneses szelepet, amely automatikusan indítja a kenést, ami szeleppel pontosan adagolható. A megfelelően nagy 6 literes tartály biztosítja a szükséges mennyiségűkenőanyagot gyakori utántöltés nélkül.

61. ábra A tárcsák kiemelése

A magasság beállítás két sebességgel és forgókerekes hajtóművel történik, kétsoros görgős láncon keresztül. így a felső szán megvezetése egyenletes és beállítása mindig lehetséges.
Elővágó (62. ábra első kép): az elővágó az elpiszkolódott rönkkérget és a köveket távolítja el a fűrészszalag bemeneti oldalán és ezzel annak élettartamát jelentősen megnöveli. Az elővágó az alapkeretre rögzített, ezáltal mindig pontosan tartja helyzetét. Rugós felfüggesztéssel megelőzhető az esetleges sérülése helytelen használat esetén. A kiszolgáló pultról kapcsolható.
Szalagvezetés (62. ábra második kép): a fűrészszalag pontos vezetését négy 30mm átmérőjűbeállító hengerrel biztosítják. A hengerek anyaga a rönkvágó szalagfűrészeknél évtizedek óta bevált és rendkívül kopásálló. Maga a szalagvezető is nagyon stabil, az állórészhez hegesztett. Az állórész rézlapon van megvezetve és prizmásan rögzítve, ezáltal egy abszolút precíz szalagvezetés biztosított. A szűk szalagátvezetés a fűrészpor első leválasztására is szolgál. A második leválasztás a fő tartókeretre épített kopásálló nemesacél lappal történik.

62. ábra Elővágó és szalagvezető

A Wimmer típusú szalagfűrészgép műszaki adatai:
