A Forestor cég által kifejlesztett mobil szalagfűrészek tervezéséhez a feltalálók összes tudásukat, tapasztalatukat éveken át sok országban gyűjtötték. A fűrészgépeket úgy tervezték, hogy a különféle feladatoknak meg tudjanak felelni, ezért fejlesztettek ki többféle típust, melyek közül bemutatjuk a Tom Sawyer-t, a Jacko és a horizontal 150 típust.

A "TOM SAWYER" vízszintes rönkvágó szalagfűrészgép

A "TOM SAWYER" magas szintű, professzionális gép, megerősített 100 mm-es szélességűfűrészszalaggal. A fűrészszalagvezető tárcsa 900 mm átmérőjű. A motor elegendő erőtartalékkal rendelkezik ahhoz, hogy gyors és pontos vágásokat lehetővé tegyen. A különösen szűk vágásrés kevés anyagveszteséget (fűrészport) tesz lehetővé. A közvetlen áteresztőnyílásban 810 mm-es rönkátmérőig tud vágni.
Kivitelezés: hidraulikus megfogás, forgatás, a rönkök beállítása és rögzítése.
Automatikus deszka, padló, gerenda elszedés. Elektromos fék (csak elektromotornál).
A fej két szánon van megvezetve (23. ábra), de hasonló konzolszerűmegoldást alkalmaztak, mint a Wood-Mizer gépnél.

23. ábra Tom Sawyer mobil szalagfűrészgép

A tárcsa átmérője 900 mm, a szalag szélessége 100 mm, vas-tagsága 1 mm. A gép 10 perc alatt szállítás után üzembe helyezhető, és hasonlóan a Serrákoz és a Resch géphez két ten-gelyes, ráfutófékkel, vonóhoroggal van felszerelve. A felvágható legnagyobb átmérő 810 mm. A Tom Sawyernél egy ügyes megoldást alkalmaztak a gyártók, a vágófej szállításkor 90°-kal elforgatható az asztal fölé (24. ábra).
Ilyenkor méretei 6,65 hosszú, 2,32 m széles és 2,89 m magas, munka közben hossza 9,75 m, szélessége pedig 3,2 m.
A gépet hidraulikus berendezésekkel is gyártják. 2 hidraulikus emelőkar emeli a rönköt az asztal síkjába, és görgeti a felvágás helyére. A szerkezet 25 kW-os diesel motorral és 22 kW-os elektromotor-ral gyártják. A gép tömege 2850 kg. A Forestor cég újítása az önműködő lerakodó berendezés (25. ábra).

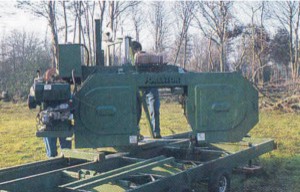

24. ábra Vágófej elforgatása szállításra

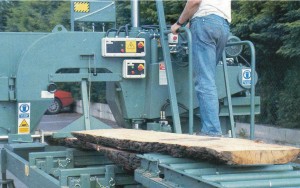

25. ábra A fűrészáru eltávolítása

Az előtolás maximum 45 m/min fokozatmentesen állíttató. A lap feszítését hidraulika végzi, egy skála jelzi a pontos beállítást.

A "TOM SAWYER" vízszintes rönkvágó szalagfűrészgép műszaki adatai:

Ez a géptípus alkalmas arra, hogy gépsorba szereljék, mint komponenst, valamint egyedülálló gépként is termel kész fűrészárut.
Figyelemre méltóan kedvező a gép méltányos ára és teljesítményszükséglete

JACKO vízszintes rönkvágó szalagfűrészgép

A Forestor cég által gyártott másik mobil szalagfűrészgép a Jacko. A gép szerkezetileg hasonló a német Serra géphez. Itt is a vágófejet két sínen vezetik. A rönköt két hidraulikus emelőkar emeli az asztal síkjába, és görgeti a felvágás helyére. A gép vezérlése, mint a fej emelése, süllyesztése az előre és hátravitele a homlokzati oldalon levő pultról irányítható. A vágható rönk hosszától függően egy vagy kéttengellyes kivitelben készül. A gép hajtása benzin, diesel, turbódiesel és elektromotorral történik. A 26. ábrán Forestor Jacko mobil szalagfűrészgép látható.

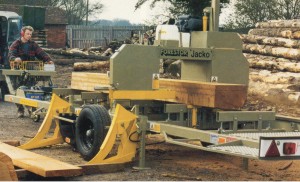

26. ábra JACKO típusú vízszintes rönkvágó szalagfűrészgép

Erős tartókarokat használnak, hogy felemeljék a földről a rönköt és átgurítsák a rönktartó gerendákra. Amikor a szögletes és tüskés karok egy adott magasságnál alacsonyabb pozícióba kerülnek a mozgó tüske alacsony magassága automatikusan kiválasztódik.

27. ábra A rönk forgatása és vízszintbe hozása

A prizma vagy rönk könnyen megfordítható a fogakkal rendelhető, erős kar segítségével.
A fűrészelt prizmák a végén (össze) egybe rakhatók és összeszoríthatók (a vaskapcsokkal, vaskarokkal) és méretes fűrészárura visszavághatók. Bármelyik vége a rönknek megemelhető a legjobb kihozatal elérésére. A fűrészelés és a rönkmozgató irányítok (karok) az utánfutó (pótkocsi) elején vannak, ahol a kezelő biztonságosan távol van a mozgó alapgéptől, a vezérgéptől, a fő fűrészelő gépegységtől és a rönkmozgató műveletektől. 4 db szögletes kar hidraulikusan függőleges pozícióba emelkedik a rönk tartására. A karok ugyancsak felemelhetők különböző közbeeső magasságra, amikor rönkbefogó tüskeként működnek, de lesüllyeszthetők, amikor már nincs rájuk szükség.

28. ábra A szögletes karok szükség szerint felemelhetők, vagy süllyeszthetők

JACKO típusú vízszintes rönkvágó szalagfűrészgép műszaki adatai:

Forestor-150 vízszintes rönkvágó szalagfűrész

Rönk kapacitás:
A Forestor-150 1,5 m rönkátmérőig tud fűrészelni. Két vagy több egymásmellé helyezett rönk is feldolgozható, feltéve ha az együttes méretük nem haladja meg a maximálisan engedélyezettet. A vágható rönk hosszát egyedül a pályahossz korlátozza.
Alacsony üzembe állítási költség
Lévén, hogy nincs szükség bonyolult alapozásra, vagy aknára az üzembe-állítási költség nagyrészt kiküszöbölhető. Egyedül a sínpályához szükséges egy sík betonblokk melyre a pályát és a talpfákat fektetik. Szükséges esetben a pálya fa talpfákra is fektethető.

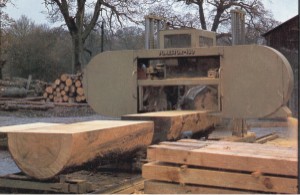

29. ábra Forestor-150 rönkvágó szalagfűrészgép

Nagy teljesítményűgép:
A zártszelvényűszerkezet adja a legnagyobb szilárdságot, ellenálló képességet és legnagyobb rezgésállóságot az önsúlyhoz viszonyítva.
Könnyűkarbantarthatóság:
A Forestor-150-et úgy tervezték, hogy a legkevesebb karbantartást keljen rajta elvégezni. Az összes csapágy tömített a fűrésztárcsán lévők kivételével.
Diesel, benzin, vagy villamos áram:
Választhat a három energiaforrás közül. Ideiglenes helyen, ahol nem gond az energiaellátás a villamos motor a legcélszerűbb. Ha nem akar függeni külső energia forrástól akkor legjobb dieselmotort választani. Az alap dieselmotor egy négyhengeres léghűtéses gép.
Gépi meghajtású vágásmélység szabályozó:
A diesel-meghajtású gépeken a fűrészszalag emelése és süllyesztése egy pontos sebességváltón keresztül, egy nagysebességűcsavarorsós emelővel van megoldva. Ugyanezt a villamos meghajtású gépeken egy kétsebességű, megfordítható forgásirányú, elektromos fékezésűmotorral oldották meg. Egy korrózióálló acél burkolat nyújt tökéletes védelmet a csavarorsó számára. A pontos vágási mélységet egy digitális számláló mutatja.
Tartószerkezet: Egy precíziós, krómozott "ground" acélból készült a megfelelő keménység, tartósság és korrózióállóság elérése érdekében. Törlő filceket helyeznek el rajta a nedvesség távoltartása miatt. A függőleges támasztóoszlopok között hagyott széles térköz és a pontos illesztések mind hozzájárulnak a Forestor-150 nagyobb stabilitásához.
Hidraulikus előtolás:
A Forestor-150-et mind az előre, mind a hátra mozgáshoz hidraulikus meghajtással látták el, melynek sebessége változtatható. Ez fokozatmentesen változtatható 0 és 30 m/min sebességhatárok között. A maximális sebesség külön kérésre egyéni igényeknek megfelelően változtatható. A hidraulikus előtolóműteljesen igénytelen és a hathavonkénti olajcserétől eltekintve nem szükséges karbantartani. Az előtolás még nagyon kis sebességnél is egyenletes.
Pontosan változtatható előtolási sebesség:
Az előtoló karral az előtolási sebesség pontosan szabályozható a minimum és a maximum értékei között. Minél jobban tolják előre a kart a semleges helyzetből annál gyorsabban mozog a gép is előre, és minél jobban húzzák hátra a kart annál gyorsabb a visszamozgás. A kart elengedve automatikusan a semleges helyzetbe áll vissza és a gép megáll.
A fűrészszalag tárcsa:
Az alaptárcsa átmérője 1000 mm-es 105-ös szélességgel, ehhez 120-as 1,1 mm vastag fűrészszalag tartozik. El lehet látni a Forestor-150-et 1200x140-es tárcsával, hozzá 150x1,2-es szalaggal. 1 m vagy a fölötti rönkátmérő, vagy nagyon kemény faanyagnál a nagyobb tárcsát, szélesebb fűrészszalaggal ajánlják. A tárcsák jó minőségűöntöttvasból készülnek és szilárdságilag méretezettek. Teljes felületükön meg vannak munkálva és mind statikailag, mind dinamikailag kiegyensúlyozottak.
Burkolat: A szalag és tárcsa burkolata nyitható, így könnyen és gyorsan hozzá lehet férni a fűrészszalaghoz. A Forestor-150 munkavédelmi berendezései teljes mértékben megfelelnek a jelenlegi előírásoknak.
Szalagvezetők: Az egyik fix, a másik a kezelőpultról közvetlenül állítható. Mindkettő "súrlódásmentes" vezetőelemmel van ellátva.
Szalagsebesség:
Az alaptárcsa 35 m/s szalagsebességet ad, de alkalmazható 30, vagy 25 m/s sebességet adó tárcsa is.
Szalagfeszítés:
A precíz feszítő mechanizmus egy manométert is magában foglal, mely a mindenkori feszítést mutatja. A feszítés vagy a lazítás könnyen elvégezhető.
Szalagkenés:
A kenőanyag a tárcsánál egy filcpárnán keresztül kerül a szalagra.
Sínpálya tisztítók:
Tartós síntisztító papucsok vannak mindkét kerékdoboz végeire szerelve, hogy tisztán tartsák a sínt. Ez segít biztosítani a pontos vágási felületet.
Könnyűszállíthatóság:
Bár ez egy nagyteljesítményűgép, a Forestor-150 könnyen, szétszedés nélkül áthelyezhető egy 3000 kg teherbírású targoncával. Hosszabb távolságra hagyományos, platós teherautóval szállítható.
Sínkerekek: Jó minőségűöntöttvasból készülnek, nagy térközökkel elhelyezve a hosszú kerékdobozban, hogy így biztosítsák a legjobb stabilitást. Ez az egyik jellegzetessége a Forestor-150-nek.
Alap rönkmegfogás:
A kovácsoltvas rönkmegfogó tüskék gyors, mechanikus megfogást biztosítanak melyek magassága állítható. A megfogó tüskék kétféle behatolási mélységet tudnak.
Pneumatikus megfogás:
Teljesen automatizált pneumatikus rönkmegfogás is kérhető a mechanikus helyett.
Pálya: Az alap pályahossz 8,2 m. A szükséges működési helyigényt figyelembe véve ez kb. 5 m-es rönk felfűrészelését teszi lehetővé. Gyakorlatilag azonban még a maximum 6 m-es rönk is feldolgozható.

30. ábra A gép kiszolgálása daruval és fűrészpor elszívásának lehetősége

Forestor-150 típusú rönkvágó szalagfűrészgép műszaki adatai:
