Fafeldolgozás mobil fűrészekkel
Drozdowski lengyel vízszintes rönkvágó szalagfűrészgép

A Lengyelországi cég két alaptípusban (TTM-800, TTM-1100) gyárt rönkvágó szalagfűrészgépeket, a technológia komplett élezővel, fogterpesztővel, fűrészszalag tompa- hegesztővel.

TTM-800 vízszintes rönkvágó szalagfűrészgép

A TTM-800 rönkvágó szalagfűrészgép rönkök felfűrészelésére szolgáló gép. Ajánlott felhasználása: kisebb faipari üzemekben a saját szükségletűfűrészáru előállítása vagy nagyobb fűrészüzemekben mint kisegítő gép. Az alacsony költségek, az egyszerűtelepítés, a kis energiaigény miatt teljes mértékben megfelel a fafeldolgozó ipar által támasztott követelményeknek.
A gép motoros meghajtású fűrészkocsija egy négy szekcióból álló 13 m sínpályán mozog. A rönk a sínpályán mechanikusan van lerögzítve fűrészeléskor. A sínpályán lehetőség van 2-3 rövidebb rönk egymás után történő rögzítésére és egyidejűfelfűrészelésre. A fűrészegység emelése, vagyis a vágásmagasság állítása motorosan történik. Az adott fűrészgép 32 mm széles Wood-Mizer fogazású fűrész-szalagokkal üzemel. Műszakonkénti átlagos teljesítmény fafajtól, választéktól stb. függően kb. 5-8 m3.

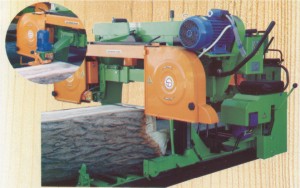

22. ábra TTM-800 rönkvágó szalagfűrészgép

A TTM-800 rönkvágó szalagfűrészgép műszaki adatai:

szalagvezető tárcsa Ø 480 mm
fűrészelhető rönk max. átmérője forgatással 850 mm
forgatás nélkül 800 mm
fűrészelhető hosszúság max. 11,4 m
fűrészegység emelés elektromos
fűrészegység fel-le mozgásának sebessége 6 mm/sec
főmotor 7,5 kW vagy
10,0 KW
fűrészegységet emelő motor 1,1 kW
előtoló motor 0,55/1,05 kW
előtolás I. fokozat 2,2-4,5 m/perc
II. fokozat 4,5-9,0 m/perc
III. fokozat 7,0-14,0 m/perc
IV. fokozat 14,0-28,0 m/perc
fűrészegység méretei 2,05 * 1,65 * magasság 1,35 m
fűrészszalag hosszúság 4010-4140 mm
fűrészszalag szélessége 30-35 mm
fűrészszalag vastagsága 0,8-1,1 mm
fogoszás 22 mm
fűrészegység tömege 550 kg
sínpálya tömege 500 kg
össztömeg 1250 kg

A TTM-800-as rönkvágó szalagfűrészgép tartozékai:

- 2 db fűrészszalag
- sínezet ( 4 tag )
- 2 db rönkforgató
- 2 db görgős rönkbak
- 1 db emelőkar
- 4 db rönkbak
- 1 db rönkforgató segédgörgő
- 11 db lefogató tőcsavar + anya + alátét
- kábelvezető oszlop
- elővágó egység

TTM-1100 vízszintes rönkvágó szalagfűrészgép

Ajánlott felhasználás: kisebb faipari üzemekben a saját szükségletűfűrészáru előállítására vagy nagyobb fűrész üzemekben mint kisegítő gép. Alacsony költségek, egyszerűtelepítés, kis energia igény teszik a gépet megfelelővé a legújabb, fafeldolgozó ipar által támasztott követelményeknek.
A gép motoros meghajtású fűrészkocsija egy négy szekcióból álló 13 m sínpályán mozog. A rönk a sínpályán mechanikusan van lerögzítve fűrészeléskor. A sínpályán lehetőség van 2 -3 rövidebb rönk egymás után rögzítésére és egyidejűfelfűrészelésére. A fűrészegység emelése vagyis a vágásmagasság állítása motorosan történik. Az adott fűrészgép a 42 - 45 mm széles Wood-Mizer fogazású fűrész-szalagokkal üzemel.

- szalagvezető tárcsa: átmérője 550 mm
- fűrészelhető rönk max. átmérője: forgatással 1100 mm forgatás nélkül 1000 mm
- fűrészelhető hosszúság: max.11,0 m
- fűrészegység fel-le mozgatásának sebessége: 6 mm/sec.
- főmotor: 10, vagy 11 kW(rendelésre 15 kW)
- fűrészegységet emelő motor: 1,1 kW
- előtoló motor: 0,55/1,05 kW
- előtolás:
I fokozat 2,2- 4,5 m/min
II fokozat 4,5 - 9,0 m/min
III fokozat 7,0- 14,0 m/min
IV fokozat 14,0 - 28,0 m/min
- fűrészegység méretei: 2,3 x 1,60 x magasság 1,65 m
- fűrészszalag hosszúság: 4,9 m
- fűrészszalag szélessége: 42 - 45 mm
- fűrészszalag vastagsága: 1,0 - 1,1 mm - összsúly: 1700 kg
+ opció
- motor 15 kW
- elővágó egység
- mechanikus rönkbefogó és forgató egység

- Rönk max. paraméterei:
- átmérő 950 mm
- hossz 6 m
- súly 3000 kg
- Egység meghajtása, vezérlése 380 V
- összteljesítmény 2,2 kW
- Tömege: 500 kg

OWM-4 félautomata fűrészszalag élezőgép

Az OWM-4 élezőgép fűrészszalagok élezésére szolgáló gép.
Az élezőgép félautomata rendszerben működik, miközben az élezés beállítása, indítása és leállítása kézzel történik, továbbiakban pedig automatikusan.
- élezhető fűrészszalagok hossza: 2000-5000 mm
- élezhető fogmagasság:
egyenes NV fog 5-15 mm
tört KV fog 7-20 mm
Wood-Mizer fog 4-7 mm
- fogosztás: 5-35 mm
- élezés sebessége: 30-100 fog/perc
- meghajtó motor: 0,18 kW/380 V/ 2800 1/perc
- előtoló motor: 0,18 kW/380 V/ 1400 1 /perc
- élező tárcsa: Ø 3125 x 6 mm, furat Ø 13 vagy 20 mm
- gépméretek állványai: 1300 450 x 550 mm

RWM fűrészszalag terpesztőgép

Az RWM terpesztő gép kézi működtetésű: a fogak terpesztése és a szalag előtolása kézi karral történik.
A kar egyik oldalba való mozgatásakor a szalag előtolása történik a beállított mértékre, visszahúzásakor történik a két fog egyidejűterpesztése jobbra-balra.
- terpesztés mértéke egy oldalra: 1 mm-ig
- terpesztés sebessége: 70 fog/perc
- megmunkálandó lap szélessége: 15 - 50 mm
- fogosztás: 8 - 50 mm
- fog magassága: 5 - 10 mm
- lapvastagság: 1,5 mm-ig
- gép tömege állványai: ca 42 kg.

R-T keretfűrészlap terpesztőgép

Az R-T terpesztő gép kézi működtetésű
- terpesztés mértéke egy oldalra: max.1 mm
- terpesztés sebessége: ca 40 fog/perc
- megmunkálandó lap szélessége: 70-180 mm
- fogosztás: 20-30 optimálisan 25 mm
- fog magassága: 10-20 optimálisan 16 mm
- lapvastagság: 2-2.2 optimálisan 2.2 mm
- gép tömege állvánnyal: ca 42 kg.

R-CZ fűrészkorong terpesztőgép

Az RWM terpesztő gép kézi működtetésű: a fogak terpesztése és a fűrészlap előtolása kézikarral történik.
- terpesztés mértéke egy oldalra: max.1,2 mm
- fűrészkorong átmérő: 300 - 1100 mm
- fogosztás: 15 - 80 mm
- lapvastagság: 5 mm-ig
- gép tömege állvánnyal: ca 60 kg.

OS-2R élezőgép

Az OS-2R élezőgép keretfűrészlapok, fűrészkorongok és fűrészszalagok élezésére szolgál.
Az élezőgép félautomata rendszerben működik, miközben az élezés beállítása, indítása, leállítása kézzel, továbbiakban az élezés automatikusan történik
- élezhető fogtípusok: - NV, dőlt hegyes fogazás - KV, farkasfogazás, - PV, horgas fogazás
- Wood-Mizer fogazás
- élezhető fogmagasság: - dőlt hegyes NV fognál: 5-24 mm - KV farkasfognál: 35 mm-ig
- fogosztás: 5-60 mm
- homlokszög: 3-22° (fűrészszalag és keretfűrészlap), 0-30° (fűrészkorong)
- keretfűrészlap max. hossz: 1800 mm
- élezhető fűrészkorong átmérője: 180-800 mm
- fűrészszalag max. hossz: 12000 mm
- élezhető fűrészlapvastagság: max. 5 mm
- keretfűrészlap max. szélessége: 70-180 mm
- élezési sebesség: 40 fog/min
- élezőtárcsa: 250 x 10 x 32 mm
- fűrészszalagvezetők hossza: 2000 mm
- motorteljesítmény: 1,1 kW / 380 V, 1400 1/min
- fűrészlap előtolás motorja: 0,55 kW, 2800 1/min
- befoglaló méret: 0,95 x 0,82 x 1,20 m
- tömege: 230 kg

ONW-3 élezőgép

A kombinált ONW-3 élezőgép gyalukések, fűrészkorong és marószerszám élezésére szolgál. Gyalukések élezésekor a gyalukés rögzített és az élezőtárcsa kézi mozgatással (kézikar segítségével) végzi az élezést. Fűrészkorongok és marószerszámok élezésekor az élezőtárcsa fix helyzetben van és az élezendő fűrésztárcsa vagy maró forgatása és a csiszolótárcsára való tolása kézzel történik.
A gépen HSS és HM-es szerszámok is élezhetők megfelelő csiszolótárcsákkal.
- élezhető gyalukés hossza: 610 mm
- élezhető fűrészkorong átmérő vízszintes helyzetben ( mint a marószarszámok) 80 - 225 mm függőleges helyzetben: 225 - 400 mm
- élezhető marószerszám átmérő: 70 - 150 mm
- marószerszám max. szélessége: 60 mm
- élezőtárcsa átmérő: 125 - 150 mm
- gyémántszemcsés élezőtárcsa átmérő: 125 - 150 mm
- az élezőtárcsa motorteljesítménye: 0,55 kW / 380 V
- szivattyúmotor: 0,1 kW, 380 V
- befoglaló méret: 1,15 x 1,20 x 1,20 m
- tömege: 290 kg

OSW-5A fűrészkorong-élezőgép

Az élezőgép keményfémlapkás /HM/ fűrészkorongok élezésére szolgáló automata gép. Gyors és egyszerűkezelésűgép többféle fogtípus élezési lehetőséggel. A gép elektronikus vezérlőegységgel van felszerelve, amellyel beállítható a lap fogainak száma és a kívánt élezési ciklusok száma. Az egység a beállított ciklusok végeztével leállítja az élezést.
- élezhető köfűrésztárcsa átmérő: 100 -- 630 mm
- élezhető homlokszög: -5° - +35°
- élezhető hátszög: 5° - 35°
- homlokferdeségi szög: 0 - 25°
- gyémántszemcsés élezőtárcsa mérete,
- előtolási sebesség : 20 fog/min
- fogosztás: 10 - 70 mm
- élezőtárcsa meghajtó motorja: 0,37 kW tip.4A2: 150x32x6x2 / 380 V/ 2800 1 /perc
- előtolómotor: 0,18 kW / 380V / 430 1 /min
- szivattyúmotor: 0,1 kW, 380 V / 2800 1/perc
- befoglaló méret: 900 x 800 x 1500 mm
- súly: 260 kg


OW-3 élezőgép

A kombinált OW-3 élezőgép fűrészkorongok és marószerszám élezésére szolgál. Fűrészkorongok és marószerszámok élezésekor az élezőtárcsa fix helyzetben van és az élezendő fűrészkorong vagy maró forgatása és a csiszolótárcsára való tolása kézzel történik. A gépen HSS és HM-es szerszámok is élezhetők megfelelő csiszolótárcsákkal.
- élezhető fűrészkorong átmérő vízszintes helyzetben ( mint a marószerszámok) : 80 - 225 mm függőleges helyzetben: Ø 225-400 mm
- élezhető marószerszám átmérő: 70 - 150 mm
- marószerszám max. szélessége: 60 mm
- élezőtárcsa átmérő: 125 - 150 mm
- gyémántszemcsés élezőtárcsa átmérő: 125 - 150 mm
- az élezőtárcsa motorteljesítménye: 0,55 kW / 380 V
- szivattyúmotor: 0,1 kW, 380 V
- befoglaló méret: 0,7 x 1,15 x 1,20 m - súly: 210 kg

Griggio G 10-40 fűrészszalag tompahegesztő

- fűrészlap szélesség: 10-40 mm
- fűrészlap vastagság: min. 0,4 mm
- max. teljesítmény: 4,5 kW
- netto tömeg: 43 kg
- méretek: 500 x 500 x 340 mm
